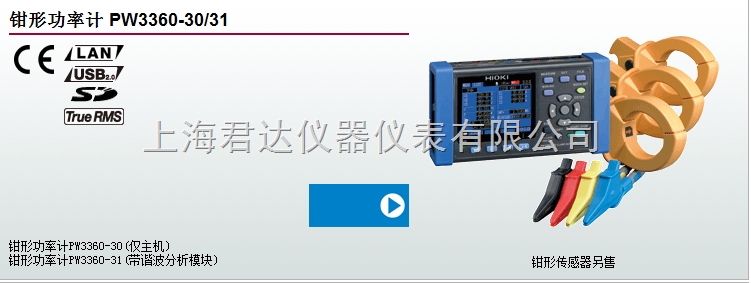

PW3360-30/31日本日置钳式功率计的详细资料

一、日本日置钳式功率计PW3360-30/31的优点
操作简单的小型钳形功率计!节能活动从把握现状开始。
适用于单相~三相4线,zui大对应380V供电线
zui大测试电压780V,显示范围高达1000V
单相2线的话可以3电路同时测量(同一电源系统时)
zui小可测50.000mA量程,也可测量泄漏电流(需要选件中的传感器)
使用SD卡可长时间保存

二、日本日置钳式功率计PW3360-30/31的特点

1、小巧的机身,可用于多种测量
PW3360-30/31的体积仅以前的3169-20的43%,紧凑的机身却能用于长时间的测量功率变化。通过使用选件SD卡,可以按照1分钟的间隔时间zui长记录1年。可用于确认节能效果。
另外,由于主机比较小巧,因此可以防止在狭窄的配电盘中,使用温度也从原来的0℃~40℃扩大到-10℃~50℃,因此可用于在苛刻的环境下进行测量。测量线路单相~三相4线,zui大可测400V线缆。
2、PW3360-30/31具备防止测量错误的“设置向导”
为了准确测量功率,需要正确的设置和准确的接线。设置向导功能将按步骤指导设置、接线、接线检查、记录开始。这样,可防止设置错误和接线错误,从而进行准确的测量。因为会在彩色画面中按不同线路分颜色表示三相接线、矢量图,所以让接线情况一目了然。
3、PW3360-30/31带泄漏电流测量和脉冲输入功能,扩大了适用范围
PW3360-30通过使用选件钳形泄漏电流传感器,可测量泄漏电流。通过和用于功率测量的钳形传感器组合使用,可测量功率的同时调查漏电情况。在工厂的节能活动中,从产量和功率数据来进行原单位(每个单位产量的消耗电量)的管理,使用PW3360-30具备为了计算产量信息的脉冲输入,功率数据和脉冲计算信息可以同时记录。

4、PW3360-30/31即便在不能使用AC电源的场所也能连续使用
进行接收变电设备的测量中,会有无法使用AC电源的时候。通过使用选件电池组PW9002,电池可使用8小时。而且,若使用供电适配器PW9003,可从测量线路供电,因此能够继续测量功率。

注意:PW3360-30/31主机无法单独测量。请根据不同的测量要求另外购买选件中的钳形传感器。如要采集数据则需要购买SD卡

三、PW3360-30/31的技术参数:

测量线路
(可测电路数)
50/60 Hz,单相2线(1电路/2电路/3电路), 单相3线 (1电路), 三相3线/三相4线 (1电路),仅电流
测量项目电压/电流有效值,电压/电流基波值,电压/电流基波相位角,频率,电压波形峰值(值),电流波形峰值(值)
有功/无功/视在功率,功率因数(延迟、超前)或移位功率因数(延迟、超前)
有功(消耗、产生)/无功电能(延迟、超前),有功(消耗、产生)/无功功率累积电量(延迟、超前),有功(消耗、产生)/无功功率单位时间电量(延迟、超前),功率因数累积电量
脉冲输入
[仅限PW3360-31]谐波(谐波电压·电流·电平/含有率/相位角/总谐波畸变THD-F或THD-R),zui大40次
电压量程AC 600V
电流量程AC 500.00mA~5.0000kA(根据所用传感器,测量范围有所不同),
AC 50.000mA~5.0000A(仅泄漏电流)
功率量程300.00 W~9.0000 MW(根据电压/电路量程和测量线路的组合而定)
基本精度电压:±0.3% rdg. ±0.1% f.s
电流:±0.3% rdg. ±0.1% f.s+电流传感器精度
功率:±0.3% rdg. ±0.1% f.s+电流传感器精度(功率因数=1)
显示更新率约0.5s(使用SD卡和内存时,LAN和USB通讯时除外)
数据记录实时保存至SD卡/内存中
保存间隔时间1~30秒, 1~60分, 14档切换
保存项目测量值保存:仅限平均值、平均·zui大·zui小值
[仅限PW3360-31]谐波数据保存:二进制格式(仅限平均值、平均·zui大·zui小值)
画面复制:BMP格式(zui短以5分钟的时间间隔进行保存)
波形保存:二进制格式(zui短以1分钟的时间间隔进行保存)
接口SD卡
LAN 100BASE-TX:HTTP服务器功能,使用通讯软件来设置和下载数据
USB2.0:和PC连接时将SD卡和内存识别为移动存储设备,通过通讯软件进行设置并下载数据
脉冲输出:测量累积电能时,输出和有功电能成比例的脉冲信号,开路集电极绝缘输出
功能接线确认,设置导航,画面复制,时钟,显示保持等
电源AC适配器Z1006 (100V~240V, 50/60Hz), 40VA (含AC适配器)
电池组9459:DC 7.2V, 3VA,连接AC适配器充电时间6小时10分钟,连续使用时间8h(背光灯OFF时)
体积及重量180 W × 100 H × 50 D mm, 550 g(不含电池组PW9002)
180 W × 100 H × 67.2 D mm, 830 g (装有电池组PW9002时)
附件电压线L9438-53×1(黑、红、黄、蓝),AC适配器Z1006×1,USB连接线(0.9m)×1,使用说明书×1,测量指南×1,彩色螺线管(红黄蓝各2个,用于区别钳形传感器的颜色)×1组,螺线管×5(用于捆扎钳形传感器线)

四、PW3360-30/31的选件
